Электромагнит глазной ручной ЭМГР-01

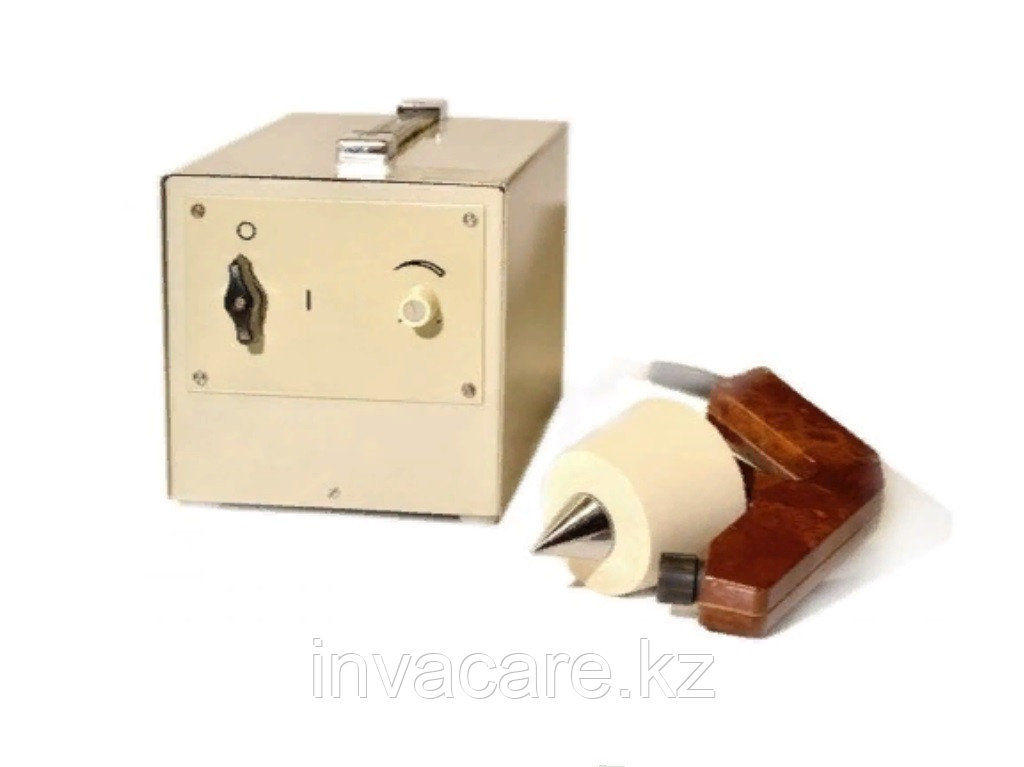

Предназначен для извлечения ферромагнитных тел из полости глаза в условиях больниц. Прибор включает в себя блок питания и управления, держатель с катушкой и наконечником.

Блок питания и управления предназначен для преобразования непрерывного электрического сигнала в импульсный, который, проходя по катушке рабочего органа, создает импульсное магнитное поле, индуктирующее в наконечнике импульсную электромагнитную силу, сконцентрированную на острие наконечника и притягивающую к нему ферромагнитные тела.

На лицевой панели блок управления расположены ручки переключателя и потенциометра, предназначены для включения электромагнита и регулировки длительности импульса тока в катушке.

Держатель состоит из двух неметаллических, скрепленных винтами крышек. В верхней части расположены лампа для локального освещения операционного поля. К держателю с помощью винта крепится катушка, представляющая собой неметаллический каркас с обмоткой и стальной наконечник. Помимо катушки и наконечника, установленных в электромагните, в комплекте поставляются сменные катушки и сменные наконечники с разной формой концевой части. В процессе работы катушка электромагнита при сильном нагреве заменяется запасной. Наконечники выбираются хирургом в зависимости от особенностей операции.

В нерабочем положении блок питания и управления, рабочий орган, педаль пуска, запасные катушки, наконечники, кабель сетевой и провод заземления укладываются в чемодан, что создает удобство для хранения и транспортировки.

Режим работы – импульсный:

Минимальная длительность импульса тока в катушке электромагнита, не более 0,05 с
Максимальная длительность импульса тока в катушке электромагнита, 0,3 с
Период следования импульсов 2 с
Технические характеристики:

Питание 220 В , 50 Гц
Потребляемая мощность, В А 2
Наработка на отказ, циклов 40000
Масса в укладке, кг Не более 30
Габаритные размеры, мм 428 х 350 х 191
Расстояние притяжения шарика 3 мм из стали к наконечнику, измеренное по вертикали от острия наконечника до плоскости, на которой находится шарик
