Аппарат рентгеновский переносной Дина-2

Портативный импульсный рентгенаппарат ДИНА-2 предназначен для рентгенографии больных в условиях стационара, как палатный аппарат (посредством входящих в комплект поставки рамы и опор), и ургентных ситуациях (на дому, скорая помощь, экспедиционные условия, медицина катастроф, ветеринарная практика). Аппарат годен к эксплуатации в температурном диапазоне от минус 20 °С до плюс 40 °С.

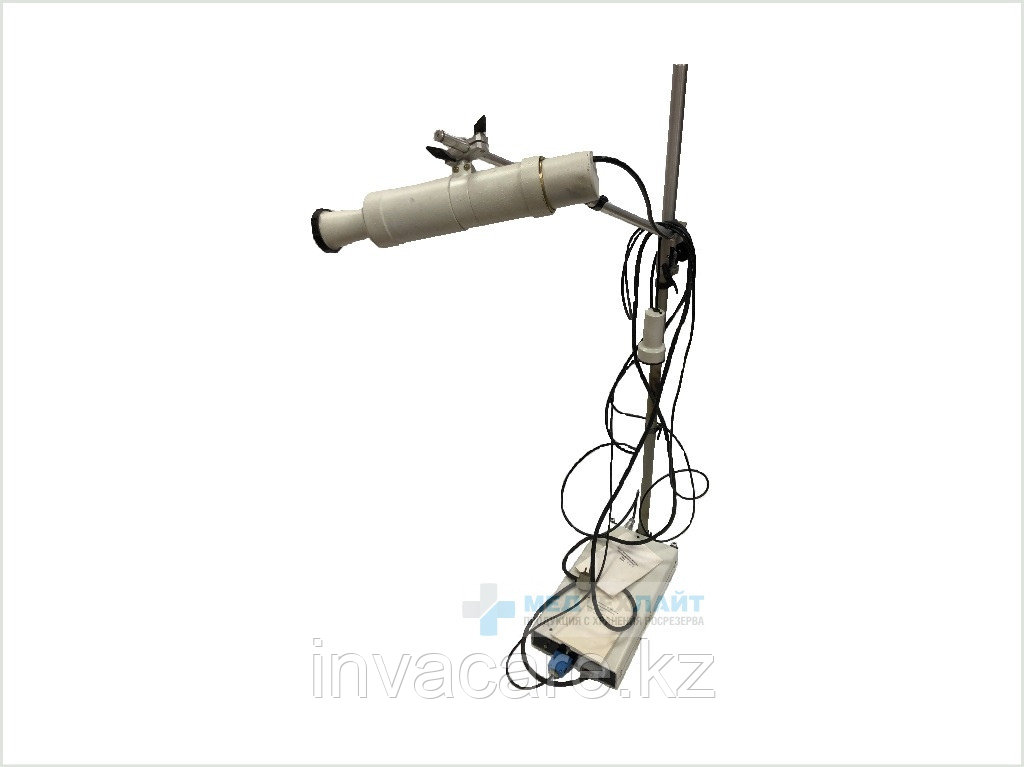

Конструктивно аппарат выполнен в виде переносного чемодана, в котором размещены высоковольтный блок с тубусом, штатив, блок питания и управления и кнопка управления. В собранном виде аппарат имеет компактные размеры, что облегчает его транспортировку при работе вне стационара. Штатив состоит из телескопической складной вертикальной трубы и горизонтальной штанги, на которой фиксируется высоковольтный блок. Высоковольтный блок имеет возможность фиксации на штативе на регулируемой высоте и с необходимым углом наклона. В случае работы в палатных условиях, аппарат укладывается на специальную раму, к которой крепятся опоры с колесами, позволяющими свободно перемещать собранный аппарат по помещению. Аппарат укомплектован двумя высоковольтными блоками и двумя коллиматорами с рабочими диаметрами 240 мм и 440 мм для регулирования поля облучения. Благодаря фокусировке рентгеновского излучения при использовании коллиматоров аппарат обеспечивает радиационную безопасность персонала, находящегося вне зоны действия прямого пучка на расстоянии 2,5 м от торца рентгеновского блока без применения ограждений и защитных экранов при проведении диагностических исследований. Управление аппаратом осуществляется дистанционно с помощью выносной кнопки. На лицевой панели блока питания и правления расположены переключатели электромагнитных реле времени ВЫДЕРЖКА, сигнальная лампа, два предохранителя, замок безопасности, высоковольтный разъем ВЫСОКОЕ, разъем кнопки управления ПУСК, сетевой разъем «220 В», и кнопка множителя «х5», для переключения с реле времени со шкалой от 0,2 до 1 с, (цена деления которой 0,05 с) на реле со шкалой от 1 до 5 с (с ценой деления 0,1 с).

Включение аппарата возможно только при использовании ключа безопасности, что исключает случайное включение, а так же несанкционированный доступ.

Технические характеристики

Питание от сети переменного тока 220 В, 50 Гц
Мощность, потребляемая аппаратом (кВт) 2,5
Амплитуда напряжения на рентгеновской трубке100+10
Аппарат имеет установки времени выдержки, обеспечиваемые электромагнитным реле времени от 0,2 до 1,0 с. через 0,05 с., от 1,0 с. до 5,0 с. через 1,0 с.
Экспозиционная доза Ro-облучения в прямом пучке на расстоянии 900+10 мм от торца конуса рентгеновского блока на установке 1 с. не менее мкКл/кг (мР) 4,64 (18)
Габаритные размеры в собранном виде (не более), мм 550 х 420 х 150
Масса аппарата, кг 30
Тип рентгеновской трубки ИМА-6-Д
